SSI-24, SSI-25​

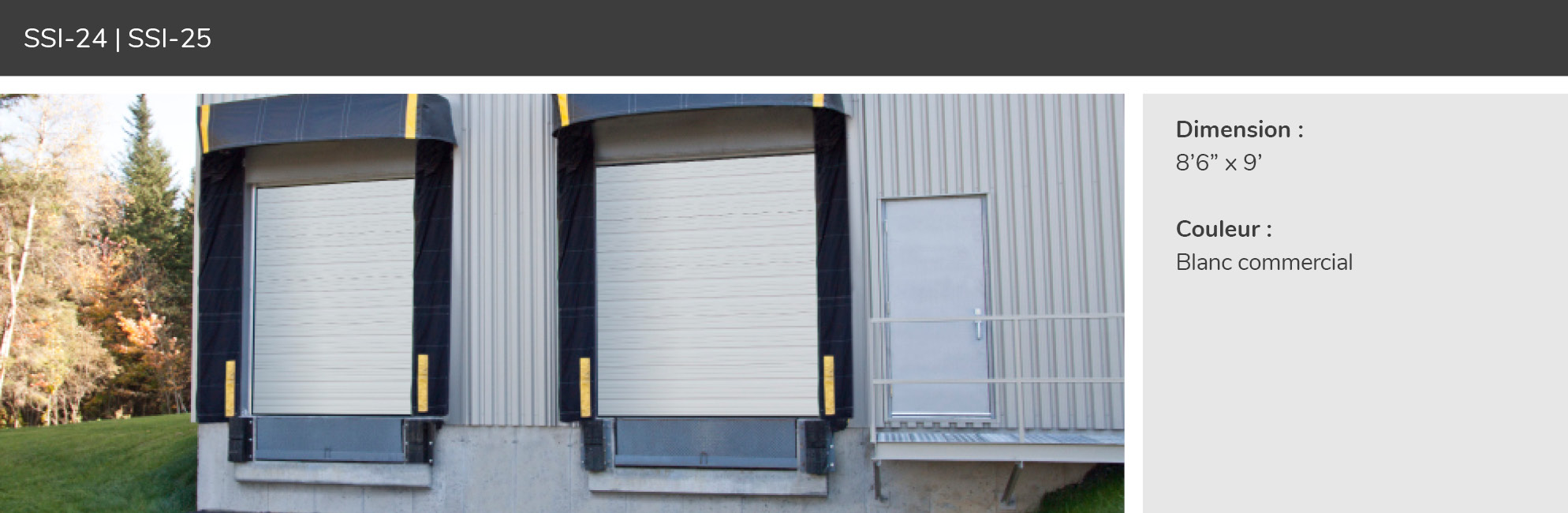

SSI-24, 8’6” x 9’, Blanc doux​SSI-24, 8’6” x 9’, Blanc doux​

  • Acier
  • Épaisseur : 2”
  • Couleur : Blanc
  • 2 parois + polystyrène​
  • Design du panneau : Rainures profondes ​
  • Isolation : R-9.4​

Caractéristiques et avantages​

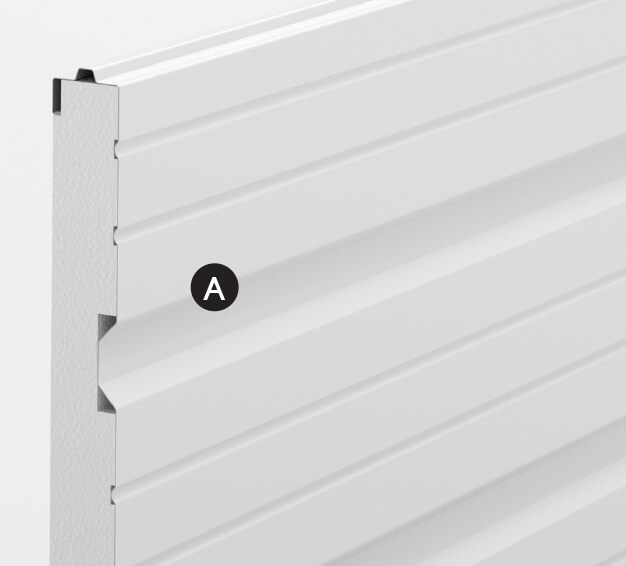

Dessin technique des parois d’acier avec rainures profondes

A

Parois d’acier avec rainures profondes

  • Pour assurer une grande rigidité et une résistance supplémentaire à la flexion, les panneaux sont faits de rainures horizontales profondes de ½”, d’une largeur de 2” et disposées en alternance avec de plus fines rainures.
  • La construction Ultra Robuste du modèle SSI-24 et la Super Robuste du modèle SSI-25 sont composées d’acier galvanisé et d’une peinture blanche fixée par cuisson.

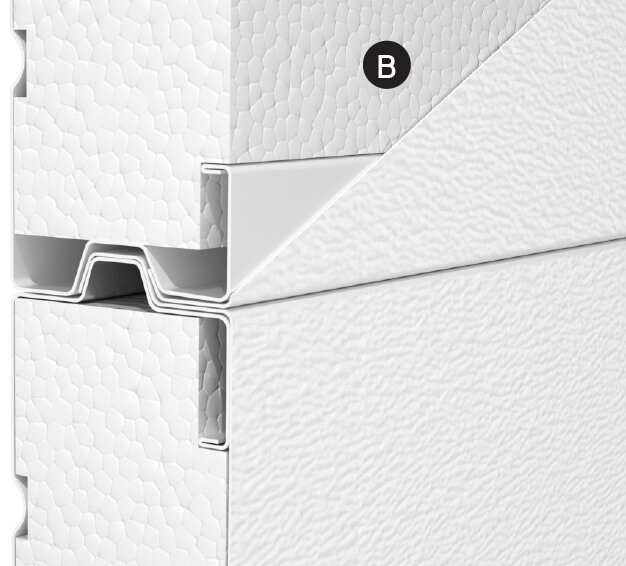

Dessin technique de l'isolation de polystyrène

B

Isolation de polystyrène

  • Le centre des panneaux est isolé avec un polystyrène profilé sans CFC, collé aux parois avec un adhésif thermofusible réactif à base de polyuréthane pour obtenir une bonne efficacité énergétique.

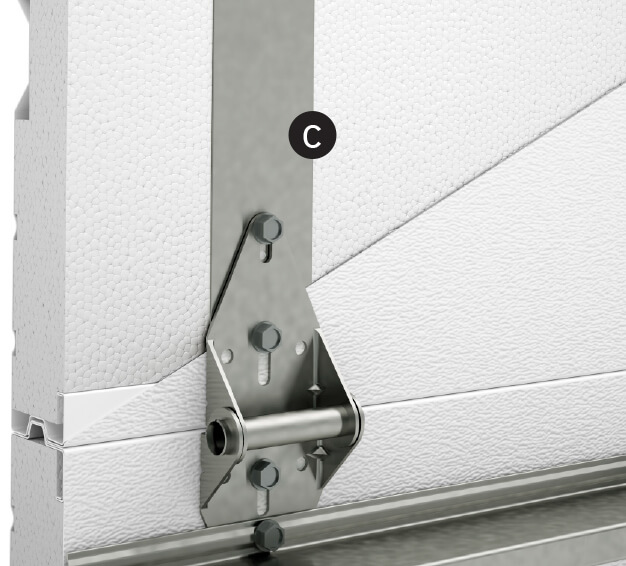

Vertical intermediate stiles drawing

C

Renforts verticaux du centre

  • Faits d’acier galvanisé à chaud de jauge 20, ils sont solidement fixés sur tout l’intérieur de la section pour augmenter la rigidité du panneau. Ils sont préperforés avec des trous extrudés pour la fixation des pentures.

Homme du service à la clientèle

Notre service technique

Nous pouvons préparer un prix budgétaire pour vos projets ou ceux de vos clients.

Notre service technique

Nous pouvons préparer un prix budgétaire pour vos projets ou ceux de vos clients.

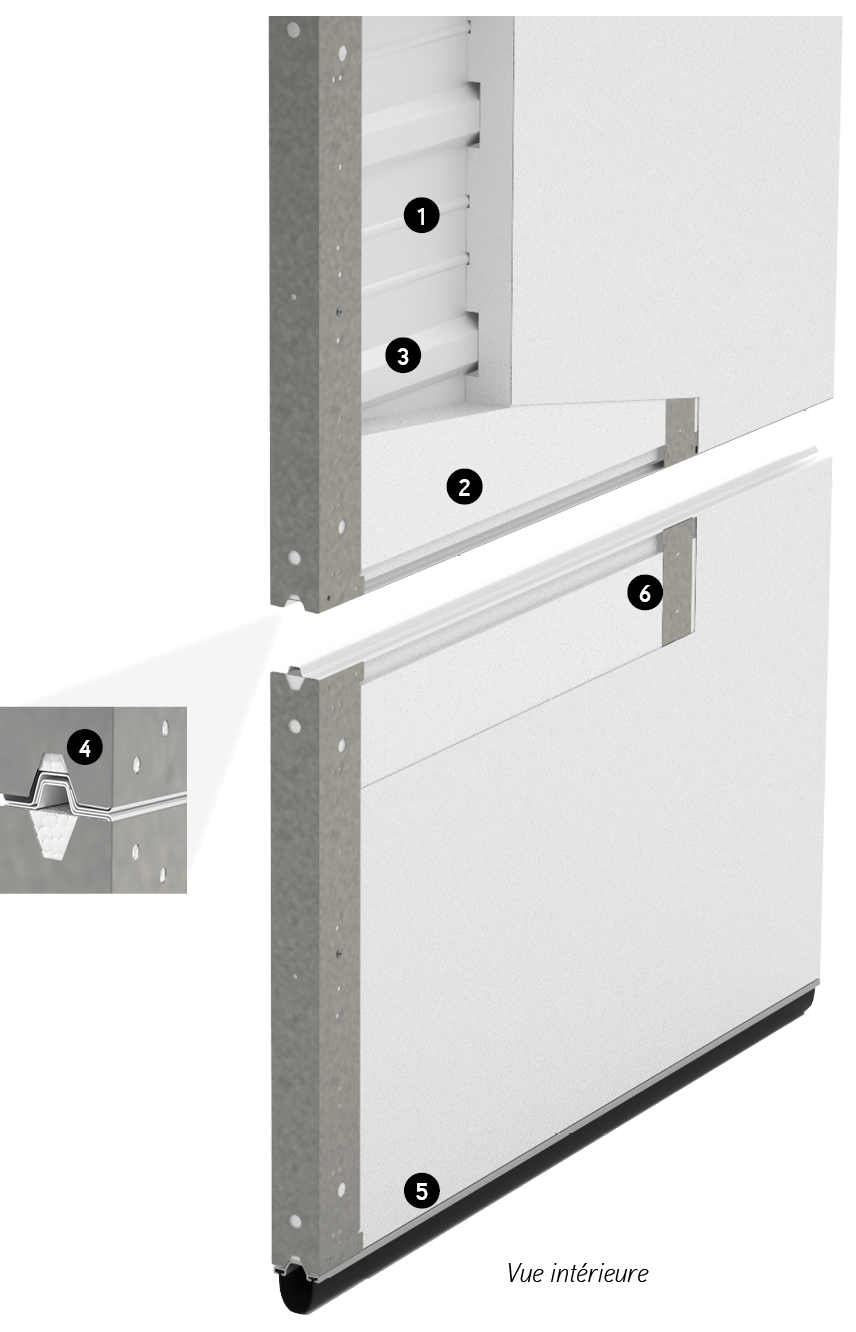

Construction du panneau

SSI-24 ans SSI-25 panel construction

1

Parois en acier galvanisé à chaud

  • Modèle Ultra Robuste SSI‑24 : paroi extérieure de jauge 24, paroi intérieure de jauge 26.
  • Modèle Super Robuste SSI‑25 : paroi extérieure de jauge 25, paroi intérieure de jauge 26.
  • Peinture à base de polyester fixée par cuisson. Peut être repeinte.
  • Fini lisse du côté extérieur de la porte et fini texturé « stucco » pour l’intérieur.
  • Même qualité d’acier résistant à la corrosion à l’extérieur, comme à l’intérieur.

2

Porte de 2” d’épaisseur (50 mm), isolée d’un panneau de polystyrène profilé sans CFC collé aux parois d’acier, assurant un facteur de résistance thermique de R-9,4 (RSI 1,7) (k=0,558 W/m2K).

3

Panneaux faits de rainures profondes de ½” (13 mm) et d’une largeur de 2” (50 mm), ce qui fournit plus de robustesse à la porte.

4

Joints entre les sections de type « mâle-femelle » qui s’emboitent parfaitement.

5

Coupe-froid de bas de porte continu de type astragale, composé d’un profilé de vinyle flexible en forme de « U ». Pour plus de robustesse, il est maintenu en place par un dispositif de retenue en aluminium.

6

Renforts verticaux centraux en acier galvanisé de jauge 20 qui sont placés à l’intérieur de la porte pour fournir une base solide à la fixation des pentures et des barres de renfort.

Poids des portes :

SSI-24: 2,35 lb/pi2 (11,5 kg/m2)

SSI-25: 2,17 lb/pi2 (10,6 kg/m2)

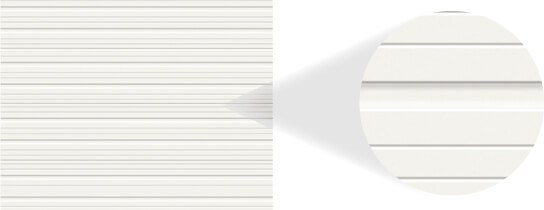

Design du panneau

Design du panneau SSI-24 et SSI-25

Rainures profondes
1⁄2” de profondeur, 2” de largeur

Dimensions

Largeurs

Au pouce (25 mm)

De 5' à 24'2"

(1,5 m à 7,4 m)

Hauteurs

Au 3 pouces (76 mm)

De 6' à 18'

(1,. m à 5,5 m)

Dimensions

Largeurs

Au pouce (25 mm)

De 5' à 24'2"

(1,5 m à 7,4 m)

Hauteurs

Au 3 pouces (76 mm)

De 6' à 18'

(1,8 m à 5,5 m)

Garantie (Limitée)

  • 10 ans contre toute perforation de l’acier due à la rouille.
  • 1 an sur les autres composantes de la porte.

Couleurs

Blanc

Blanc

Notez que la précision des couleurs sur le site web peut varier selon la calibration de votre écran. Pour un aperçu de l'apparence exacte des couleurs, communiquez avec un détaillant Garaga pour recevoir un échantillon.

Fenestration

Fenêtres Standard

Fenêtres Standard pour les portes SSI-24 et SSI-25

Disponible pour les portes :

SSI-24

SSI-25

Format

24" x 6" (610 mm x 152 mm) ou

25" x 13" (635 mm x 330 mm)

Verre

  • Verre double (thermo) de ½" : Clair
  • Verre simple de 1⁄8" : Clair

Couleurs du cadre

Noir

SSI-24 | SSI-25​

SSI-24, 8’6” x 9’, Blanc doux​SSI-24, 8’6” x 9’, Blanc doux​

Ferronnerie

Pour tous les détails, communiquez avec votre distributeur Garaga.​

Document à télécharger

Important - Nom de produit

  • Le modèle de porte de garage TG‑6200 n’est plus disponible et a été remplacé par les modèles SSI‑24 et SSI‑25.
  • Les modèles de portes de garage SSI‑24 et SSI‑25 appartient à la série de produits Mid‑America.
